低压产品

低压电容器
2014-09-17 14:14:13   点击:

Low-Voltage  CapacitorVoltage capacitor

    UEG(美国电气)电容器属于圆柱型, 自愈, 干式的电容器。电容器主要用于提高功率因素和改善电能质量,根据场合不同分为单相和三相。

    UEG(美国电气)电容器元件在达到百级净化等级的环境中制造,在 10-3Bar 真空条件下对元件进行加热同时进行灌注。用这种方法可以使空气和湿气从电容内部排出,从而避免了电极的氧化和局部的放电。经过这一复杂的过程并进行严格的出厂检验及质量考评,保证电容具有极好的稳定性和长使用寿命。

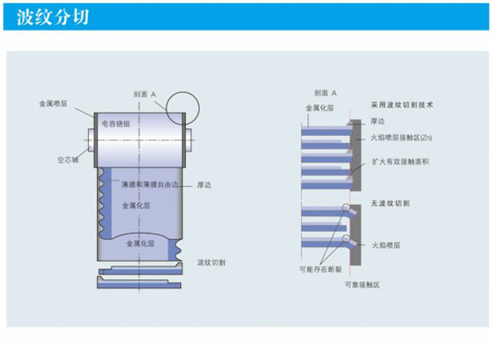

微波纹式切边技术


    UEG(美国电气) 电容器采用优质加厚型(8μm/9μm)自愈式金属化膜。采用特殊的波纹式切边设计,  使元件绕组侧面的有效金属喷涂面积增加 20%。
这样使元件以及附加连接点得到了很好的加强,为抵抗大电流和保证电容的稳定性发挥了重要作用。

自愈性
    当电容发生过压,过流时或临近使用寿命时极有可能发生击穿现象,在几微秒内就可以把金属化层击穿,蒸发。此时就会在击穿的区域形成一个没有金属化层的绝缘区域(此区域退出工作不参加充放电过程)。在击穿发生后电容器可以正常工作。由于自愈性引起的容量损失少于100P,采用优质的金属化膜,本产品的自愈密度可达 60%以上。

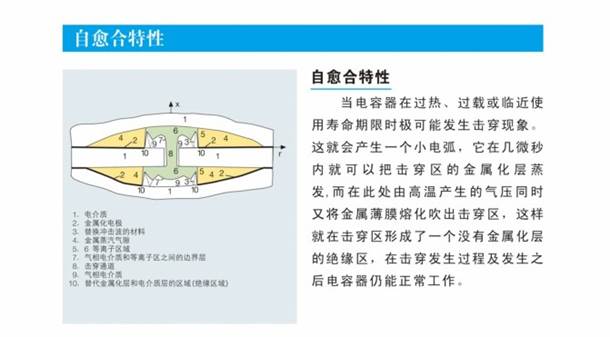

自愈图解



1、电介质
2、金属化电极
3、替换冲击波的材料
4、金属蒸汽气隙
5、等离子区域
6、等离子区域
7、气相电介质和等离子区之间的边界层
8、击穿通道
9、气相电介质
10、替代金属化层和电介质层的区域(绝缘区域)

安全保护系统
    过电压,过电流及速熔三重保护电容过热,过载或临近使用寿命期限时会产生大量击穿气体(参考IEC60831),电容内的气压会迅速上升,从而会使带有凹槽的保护装置开启,最大拉伸超过1cm 即可拉断,当电容瞬间承受极大电流冲击时拉断点也可熔断保护。

注意事项
1、弹性原件不得受阻。
    如:接线使用易于弯曲的软线。电容接线端子上方有足够的弹性空间。折叠凹槽不能被卡压。
2、电容过载参数必须符合IEC50831规定。

ULBYD单相圆柱形小型化自愈式低压电容器

    通过多年的实践验证,采用无感卷绕的金属化薄膜低压并联电容器在实际应用中有着非常完美的表现。适合于应用在民用工业领域的低压无功补偿。

主要技术条件

过电压范围      Umax  1.1Un(每天持续8小时)1.15Un(每天持续30分钟)1.3Un(每天持续1分钟)

过电流范围      Imax  1.3In,最高1.8In(某些条件下看更高设计)

浪涌电流能力    Is    ≤200In,最大≤400In

介质损耗        Loss  ≤0.2W/Kvar(20℃环境温度下)

电容偏差        Co    -5%Cn~+5%到15%Cn

环境温度              25℃/D,最高可达+55℃

冷却方式              自然冷却(也可以由条件快速冷却)

环境条件              ≤2000m海拔(最高4000m)

安装方式              推荐直立安装(其他方式请说明也可以提供)

接地保护              M12螺栓在外壳上直接接地

安全设计              五级安全设计:自愈合、干式,过电压过电流保护,外壳接地

防护等级              IP20,采用防护罩可达IP55(满足户外使用)

接线端子              加强型可触摸,双极式,最大接线32mm²

产品范围              额定电压100V~500V,额定容量1~100Kvar(>30Kvar采用并联组合)

技术标准              GB/T1274.1&2-2004

                      IEC60831-1(1996/2002)     IEC60831-2(1995)

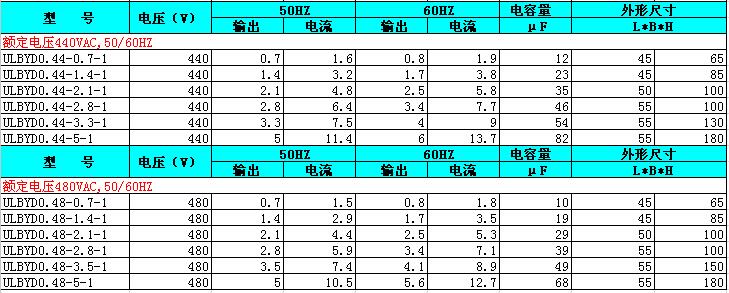

选型
