低压滤波调谐电抗器
2014-09-17 14:22:03 点击:
Low-Voltage Reactor
概述
能源是人们前进的动力,电能是现在能源的主力军,我们的目标是有效的使用它,通过LC降低无功电流有助于节约电能。现在电子设备的大量使用所产生的非线性电流,正以谐波的方式影响着电网的用电质量。这些谐波对电网的污染导致变压器,电容器,断路器等输配电的元气件损坏和误动作,对测量和控制系统的干扰,对计算机和电动传动的干扰,还可导致谐振电压畸变,这些谐波现象在无功补偿系统中串联电抗器可以有效的改善或避免。
UEG美国电气滤波型电抗器
型号定义:
例如:ULLB450-30/6(Y)B1
UEG调谐滤波电抗器
额定电压:450V
电抗率:6%
容量:30Kvar
(Y):单相电抗器
B1:设计编号
在有污染的电网中使用普通的补偿装置时,一方面谐波将造成补偿电容器的电流增大而大大缩短电容器的使用寿命,另一方面电容器与变压器串联的 LC 振荡回路将产生谐振放大电网中的谐波。
如在补偿系统串联滤波电抗器可以保护电容器。电抗和电容串联组成 LC 振荡回路,并通过精确的调整使谐振频率固定在某个特定的频率上,从而达到抑制电网谐波的目的。
独有特点;
◆ 紧凑设计
◆ 铜线绕制
◆ 带温度保护
◆ 噪音小,使用寿命长
◆ 芯柱部分紧固采用无磁性材料,减小运行的涡流现象
◆ 严格的H级产品
主要技术条件
◆工作电压 Un 400V 690V 50/60HZ(其他可以定制)
◆过电流能力 Imax 1.8In(也可以更高设计)
◆额度容量 5~200Kvar(可以根据用户需求定制)
◆电感误差 ±3%
◆线性度 2.0x IN
◆谐波负载 UH3=12% UH5=5.0% UH7=5.0%Un
◆环境条件 T -25℃~+50℃,海拔≤2000m
◆温度保护 +120℃过热开断(常闭型)
◆常用电抗率 P 6% 7% 12% 14%等
◆防护等级 IP00 ,户外安装
◆滤波效果 良好的匹配下最大可达30%~60%
◆绝缘等级 T40/F(周温40℃时F绝缘等级)
◆技术标准 IEC76,VDE0532/0550,IEC/EN60289

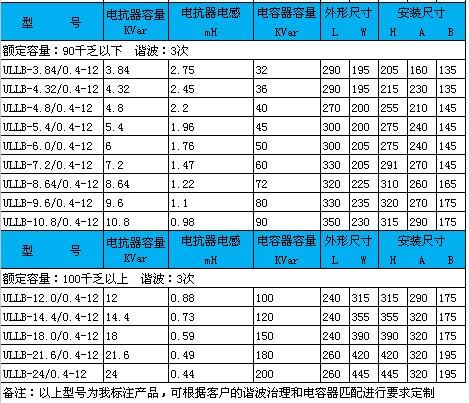

选型
