ULLB电抗器
2014-09-25 15:42:21   点击：

概述

电容器在无功补偿回路中往往受到谐波电流、合闸涌流及过电压的影响，造成电容器容易损坏，因此串联一定比例的电抗器，用以抑制和吸收部分谐波，可以显著提高供电系统的可靠性和稳定性，在很多情况下，如电网谐波含量大时，则必须串联与电容配套的电抗器。

串联电抗器的作用主要有：

●抑制谐波放大，并且滤除一定比例的谐波。

●抑制投入电容器时的涌流，保护电容器及其它元器件。

●经过精确搭配，与电容器串联组成无源滤波器，可以精确滤除某次谐波。

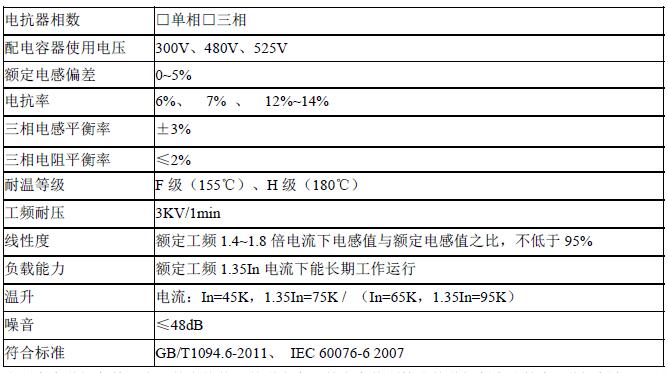

主要技术指标

当不存在谐振条件即电网的电抗值和并联电容器的电容值所构成的谐振频率比较高（谐振频率≥17 次谐波），而负载产生的谐波电流和母线的谐波电压又很低时，不需要考虑配用电抗器，现在电网条件，基本都不满足。常用又经济的方法是给电容器串联一个电抗器构成失谐回路，转移电容器与电网谐波的谐振频率，一般是高于基波频率而低于比较严重的最低次谐波频率（通常是5 次），这样，无论是串联谐振还是并联谐振都不会发生，整体阻抗在基波频率下是容性，起到无功补偿的作用，而在谐波频率下是感性，不会放大典型的5、7、11 次谐波，并且能够吸收一定的谐波分量，兼有滤波作用，降低谐波总量最高可达25%左右。低压滤波支路中（如3 次、5 次、7 次等），与滤波电容器相串联，调谐至某一谐振频率。滤波支路对于系统特定谐波呈低阻抗通道，用来分流系统内由于非线性负荷（变频、整流、移相等负荷）引起系统特征谐波。整个支路工频下呈现容性特性，提高功率因数。滤除谐波电流较高，但是因为组成频率接近高频，容易投切时产生谐振，而且投切也是有先后顺序，基本是滤波为主，降低谐波总量最高可达60%左右。

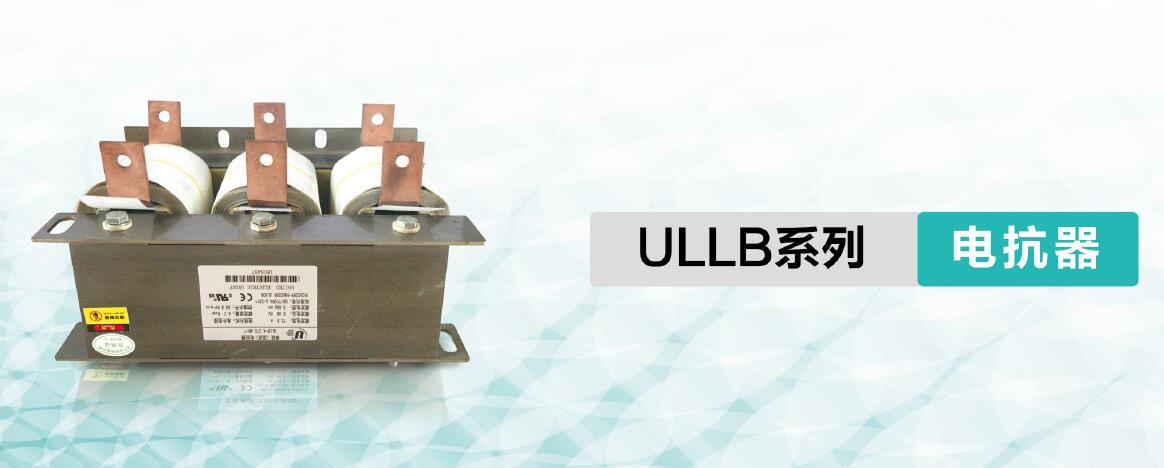

产品外观图
