高压电容器
2014-09-17 14:02:15 点击:

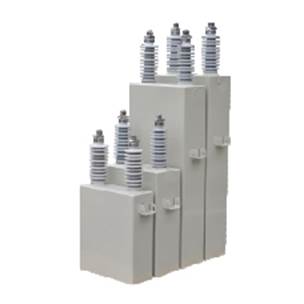

High-Voltage Capacitor
概述
UEG美国电气高压电容器用于频率 50Hz / 60Hz 交流电力系统,主要用来提高系统功率因素,改善电网电压质量,和降低电路损耗,提高变压器效率,充分发挥发电,供电设备的效率。十分利于节能减排,节约能效。
技术特点
电介质:
高耐电强度的全膜电介质
绝缘油:
采用C101绝缘油,不含氯化联苯,安全环保型绝缘油,符合M/DBT标准。具有无氯、无毒、可生物化解特性。适用的温度范围广,具备良好的热稳定度及优越的电气性能。
内部放电电阻:
在10分钟内将额定电压的峰值减少至75 V以下(可根据需要定制在5分钟内放至50 V以下),符合IEC60871-1标准。
内部保护熔丝:
美国电气电容器配置内部保护熔丝以延长电容器的使用寿命。当内部的电容器组件被击穿时,与之并联的电容器组件释放能量,使熔丝在几微秒时间内断开形成保护。因该熔丝为特殊设计,遮断的能量小(约50-200焦耳),因此在电容器内部不会形成断续的电弧或产生任何气体,也不会对绝缘油造成污染。
该熔丝设计可以承受额定的过电压和过电流、电容器投切时的暂态电流、电容器内部其他故障导致的短路电流或者串联电容器组保护间隙动作造成的瞬时过电压及过电流。该设计符合IEC的相关设计标准。
过压力监控开关(可选件)
在不平衡状态下,电容器容易发生故障。当电容器发生故障时,内部压力增大会导致电容器发生爆裂。
此压力开关可避免电容器出现此类状况,当压力超过限定值时,保护压力开关会通过系统断路器立刻断开电容器组的使用,这使系统更加安全。
(注:要求客户端安装有符合IEC标准的短路保护装置。)
外壳材质:
电容器外壳采用符合欧标及德国标准的不锈钢材质。在电容器底部和顶部附含涂层。
绝缘子
采用高可靠强度的和绝缘能力的焊接式绝缘瓷套管,根据工程需求供应任何连接的终端夹。
安装:
适用垂直或水平安装。
高压三相电容器
高压单相电容器
主要参数
额定电压 Un 6~35KV,50HZ(其他科定制)
过电压范围 Umax 1.1Un长期每24小时,1.5Un30分钟,1.25Un5分钟,1.3Un1分钟
过电流能力 Imax 1.3In长期运行(更高也可定制)
介质损耗 Loss <0.2W/Kvar
电容偏差 Cn -5%~+10%Cn
极间耐压 UTT 2.15Un下10秒钟交流电压(或4.3Un直流电压下10秒)
极壳耐压 UTC 依据IEC及GB相关标准
统计寿命 TLD 20年(在正常使用情况下)
环境温度 T -40℃~+50℃(更高也可以定制)
安全保护 内部独特带应断点熔丝保护
放电保护 内置放电系统,5分钟<50V(75V)(或更高定制)
接地方式 外壳直接接地
环境条件 海拔2000m,湿度95%(更高可以定制)
冷却方式 自然冷却(在柜内可采用通风冷却)
防护等级 IP IP00,户内和户外
产品范围 额定电压6~35KV,单台容量25~800Kvar
制造标准 IEC60871-1:2005,IEC871/EN871,GB/T11024等
选型
型 号 | 额定电压 Kv | 额定容量 Kvar | 标称电容 μF | 外形尺寸mm | 重量 Kg | ||
L | B | H | |||||
ULBFM11/√3-25-1W | 11/√3 | 25 | 1.97 | 320 | 110 | 410 | 13 |
ULBFM11/√3-30-1W | 11/√3 | 30 | 2.37 | 320 | 110 | 430 | 14 |
ULBFM11/√3-40-1W | 11/√3 | 40 | 3.16 | 320 | 110 | 470 | 17 |
ULBFM11/√3-50-1W | 11/√3 | 50 | 3.95 | 320 | 110 | 510 | 19 |
ULBFM11/√3-60-1W | 11/√3 | 60 | 4.74 | 320 | 110 | 550 | 22 |
ULBFM11/√3-67-1W | 11/√3 | 67 | 5.29 | 320 | 110 | 570 | 23 |
ULBFM11/√3-100-1W | 11/√3 | 100 | 7.90 | 380 | 143 | 560 | 31 |
ULBFM11/√3-120-1W | 11/√3 | 120 | 9.48 | 380 | 143 | 560 | 31 |
ULBFM11/√3-150-1W | 11/√3 | 150 | 11.84 | 440 | 143 | 656 | 41 |
ULBFM11/√3-200-1W | 11/√3 | 200 | 15.79 | 440 | 180 | 696 | 52 |
ULBFM11/√3-250-1W | 11/√3 | 250 | 19.74 | 440 | 180 | 786 | 63 |
ULBFM11/√3-300-1W | 11/√3 | 300 | 23.69 | 440 | 180 | 876 | 67 |
ULBFM11/√3-334-1W | 11/√3 | 334 | 26.37 | 440 | 180 | 926 | 79 |
ULBFM11/√3-400-1W | 11/√3 | 400 | 31.57 | 440 | 195 | 971 | 88 |
ULBFM11/√3-500-1W | 11/√3 | 500 | 39.5 | 300 | 180 | 1135 | 80 |
ULBFM11/√3-600-1W | 11/√3 | 600 | 47.4 | 300 | 180 | 1210 | 89 |
ULBFM11/√3-700-1W | 11/√3 | 700 | 55.3 | 400 | 180 | 1335 | 101 |
ULBFM11/√3-800-1W | 11/√3 | 800 | 63.2 | 400 | 180 | 1460 | 110 |
ULBFM10.5-25-1W | 10.5 | 25 | 0.72 | 320 | 110 | 410 | 13 |
ULBFM10.5-30-1W | 10.5 | 30 | 0.87 | 320 | 110 | 430 | 14 |
ULBFM10.5-40-1W | 10.5 | 40 | 1.16 | 320 | 110 | 480 | 17 |
ULBFM10.5-50-1W | 10.5 | 50 | 1.44 | 320 | 110 | 530 | 19 |
ULBFM10.5-100-1W | 10.5 | 100 | 2.89 | 380 | 143 | 570 | 31 |
ULBFM11-100-1W | 11 | 100 | 2.63 | 380 | 130 | 570 | 29 |
ULBFM11-200-1W | 11 | 200 | 5.26 | 440 | 180 | 721 | 54 |
ULBFM11-275-1W | 11 | 275 | 7.24 | 440 | 180 | 866 | 71 |
ULBFM11-300-1W | 11 | 300 | 7.89 | 440 | 180 | 876 | 73 |
ULBFMR 6.6-50-3W | 6.6 | 50 | 3.66 | 570 | 115 | 430 | 27 |
ULBFMR 6.6-65-3W | 6.6 | 65 | 4.75 | 570 | 143 | 430 | 30 |
ULBFMR 6.6-100-3W | 6.6 | 100 | 7.31 | 570 | 115 | 576 | 42 |
ULBFMR 6.6-150-3W | 6.6 | 150 | 10.97 | 570 | 143 | 576 | 51 |
ULBFMR 6.6-200-3W | 6.6 | 200 | 14.62 | 600 | 170 | 576 | 59 |
ULBFMR 6.6-250-3W | 6.6 | 250 | 18.28 | 700 | 180 | 576 | 67 |
ULBFMR 6.6-300-3W | 6.6 | 300 | 21.93 | 630 | 180 | 696 | 84 |
ULBFMR 11-30-3W | 11 | 30 | 0.789 | 600 | 115 | 470 | 28 |
ULBFMR 11-50-3W | 11 | 50 | 1.32 | 600 | 115 | 470 | 29 |
ULBFMR 11-100-3W | 11 | 100 | 2.63 | 600 | 115 | 616 | 44 |
ULBFMR 11-150-3W | 11 | 150 | 3.95 | 600 | 143 | 616 | 45 |
ULBFMR 11-200-3W | 11 | 200 | 5.26 | 600 | 170 | 616 | 60 |
ULBFMR 11-300-3W | 11 | 300 | 7.90 | 600 | 180 | 736 | 82 |
ULBFMR 11-400-3W | 11 | 400 | 10.52 | 700 | 195 | 736 | 97 |
ULBFMR 12-50-3W | 12 | 50 | 1.11 | 600 | 115 | 470 | 29 |
ULBFMR 12-100-3W | 12 | 100 | 2.21 | 600 | 115 | 616 | 44 |
ULBFMR 12-200-3W | 12 | 200 | 4.42 | 600 | 170 | 616 | 60 |
ULBFMR 12-300-3W | 12 | 300 | 6.63 | 600 | 180 | 736 | 82 |
注:BAM型号电容器的外形尺寸与BFM的相同(可以根据用户需求定制) |
