高压电容器铁芯去谐(滤波)电抗器
2014-09-17 14:07:13   点击:

High-Voltage reactor

铁芯去谐(滤波)电抗器

概述

      UEG美国电气铁心式调谐电抗器,绕组材料为铜线,接线端子为铝或者铜制成。美国电气的电抗器为环氧树脂浇注而成。具有空载损耗低,机械强度高,绝缘强度好的特点,同时因为其噪音低,振动小,所以对周围环境干扰非常小。

 技术参数

额定容量:100-5000kvar(其它容量可定制)
电抗系数:6%7%14%
线性度:在 状态下,电感值衰减不超过额定值值的4%
电感误差:±3%(可根据需要定制)
额定电流:除特殊定制参数外,额定电流计算基波电流值和谐波电流值,其中(考虑5%的过电压);



制造标准:IEC 60076  IEC 60289

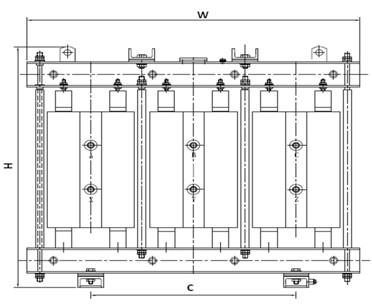

选型



  型  号

 宽度

    W(mm)

 深   度

 W(mm)

 高 度

    W(mm)

             安装尺寸

重   量

G(kg)

 A(mm)

 B(mm)

 C(mm)

ULB200/10-6

790

400

750

350

300

490

245

ULB330/10-6

850

450

800

400

330

530

270

ULB550/10-6

845

450

880

400

315

530

340

ULB660/10-6

905

500

910

450

335

520

420

ULB880/10-6

905

550

1000

500

335

570

490

ULB1000/10-6

995

600

950

550

365

630

520

ULB1320/10-6

980

650

1150

600

360

620

710

ULB2000/10-6

1145

650

1270

600

415

730

1050

注:可以根据用户需求来定制
