谐波保护器
2015-12-04 11:28:30   点击：

谐波保护器

一、符合标准

GB/T12325-2003 《电能质量 供电电压允许偏差》

GB/T12326-2008 《电能质量 电压波动和闪变》

GB/T14549-1993 《电能质量 公用电网谐波》

GB/T15543-2008 《电能质量 三相电压允许不平衡度》

GB/T15945-2008 《电能质量 电力系统频率允许偏差》

GB/T19862-2005 《电能质量 监测设备通用要求》

GB/T18481-2001 《电能质量 暂时过电压和瞬态过电压》

二、产品概述

U-HTD-1200谐波综合保护装置是并联在精密设备前端，抗浪涌冲击并吸收高次谐波，对设备

进行全面保护的谐波治理产品。

U-HTD-1200 谐波综合保护装置采用阻燃级ABS 工程塑料外壳及拥有创新科技的高效电路，实

现在谐波环境下保护控制设备，使其免受谐波危害。如：精密设备、电脑、PLC、传感器及无

线设备的保护，同时能够吸收各种频率各种能量的谐波干扰，随时跟踪电源波形，瞬时滤除

电源中的谐波及尖峰杂波，改善电源波形，使电网电源波形变得光滑清洁。

三、产品特点

U-HTD-1200谐波综合保护装置具备如下优良特性：

1. 应用频段

U-HTD-1200对有源滤波器不能滤除的高频部分能起到补充的作用，根据三阶无源滤波原

理，使高频滤波在2kHz~15MHz 频段上呈低阻抗特性，从而吸收一部分高频谐波，达到高

频谐波的滤波功能。

2. 浪涌保护

装有浪涌保护装置，具有Ⅲ级浪涌保护器的功能，通流容量达到15kA(8/20us)，能有效地防止雷击浪涌对设备的破坏。

3. 实时监控

具备测量和显示三相电压总谐波含量以及有效值的功能，当谐波含量超过一定值时，

会发出闪烁和蜂鸣报警。

4. 高可靠性

U-HTD-1200 无需独立电源，结构小巧，导轨安装。随时跟踪电源波形，矫正谐波影响而

产生畸变的电源波形，将谐波消除在发生源。经久耐用，安全可靠。

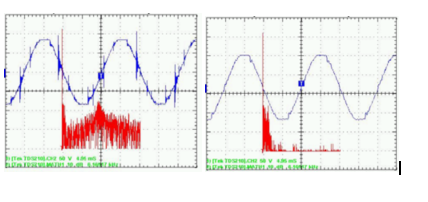

5. 效果明显

               滤波前                                              滤波后
