电容器快速投切开关
2015-12-04 15:52:02   点击:

概述




    电容器快速投切开关,适用在380V--690V三相四线制的配电网络中,用于低压无功补偿电容器的通断控制。可安装在低压无功补偿电容柜内或其它适当位置。电容器快速投切开关主要适用于冲击性负荷,需要快速投切电容器的用电负荷现场,比如:电焊机、轧钢、港口行吊、电梯、变频炉等负荷快速变化现场。电容器快速投切开关跟随速度快,有效补偿冲击性负荷,响应时间小于20毫秒,有效节约电能,是交流接触器和复合开关所不可取代的产品。

应用

允许频繁动作    投切速度快   有效补偿冲击性负荷  三相或分相补偿


特性

■高速CPU测控  ■光电耦合器触发   保护参数均可设置  通过RS485与无功补偿控制器通讯

数码管显示屏、四个按键、八个状态指示灯

■过零投切             ■无合闸涌流    ■保护功能齐全   智能风冷


安全性

■   压保护 欠压保护 过流保护 击穿保护 缺相保护 散热器过温保护 电容器过温保护

运行环境高温切除电容器   电容容值衰减拒动保护  报警次数保护


使用维护

■降低安装成本,易于安装和接线       ■周围环境温度:-25OC~+40OC       ■定期维护计划

过零投切技术

实际上说很难做到过零投切,因需要功率补偿时早就有感性电流了.只能做到电源电压过零投切.

交流电压是按照正选波变化的  在波与X轴的交点就是过零点!!

电压过零,就是投切元件(晶闸管)两端的交流电压过零即与X轴产生交点,晶闸管导通补偿电容投上。

电压过零投入:在电源电压与电容器电压相等的瞬间将电容器接入系统,这样就不会产生涌流。

电流过零切除:电容器的电压与电流有90度的相位差,因此在某相电压的峰值时刻(某相电流为零)断开,就可以实现电容器电流过零切除。从而实现开关接点的无电弧分断。

电压过零投入电流捕捉图:


当B相电压正处于零点时闭合,涌流小

电流过零切除捕捉图:


B相电压处于峰值,电流为零,触点断开

过零投切的好处: 无过电压、无火花、无干扰

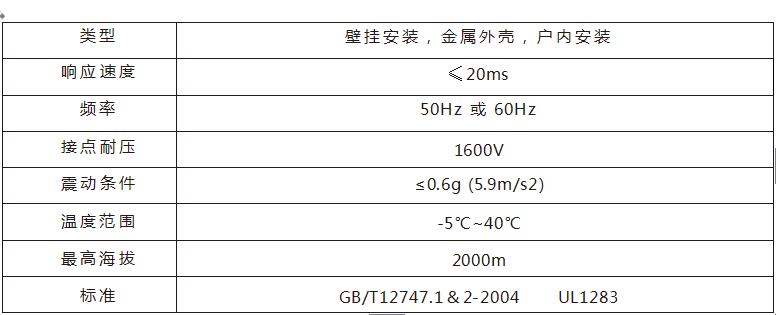

技术数据
